一、產品介紹：

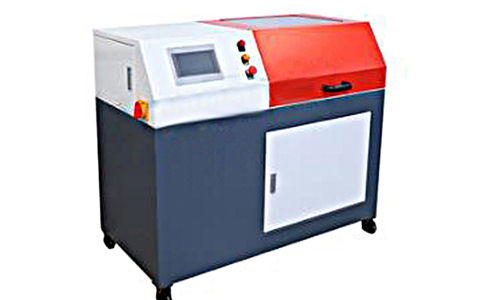

絕緣子孔隙性試驗裝置是用于檢測絕緣子材料（如陶瓷、玻璃、復合材料等）內部孔隙數量、尺寸、分布及其絕緣性能影響的專用設備。本設備采用臥式翻蓋結構，集成高精度壓力加載、液體滲透測試機自動化控制系統，適用于高壓線路針式絕緣子、盤形懸式瓷絕緣子等各類絕緣子的孔隙性試驗，符合GB/T775等標準。

執行標準：

GB/T 775.1-2006《絕緣子試驗方法 第1部分：一般試驗方法》

GB/T 1001.1-2003《標稱電壓高于1000V 的架空線路絕緣子 第1部分 交流系統用瓷或玻璃絕緣子元件 - 定義、試驗方法和判定準則》

GB/T 8287.1-2008《標稱電壓高于1000V系統用戶內和戶外支柱絕緣子 第1部分：瓷或玻璃絕緣子的試驗》

二、技術參數：

MAX試驗力：25MPa

力分辨率：0.01 MPa

力示值準確度：1.0級

加載速度：0.5MPa/s

溶液排放時間：5L/min

儲液倉容積：＞7L

定時時間：0－9999h

尺寸：1180*580*1000mm

電源：AC220V 1.0kW 50Hz

主體框架：臥式

主體結構：翻蓋式結構

整機重量：100kg

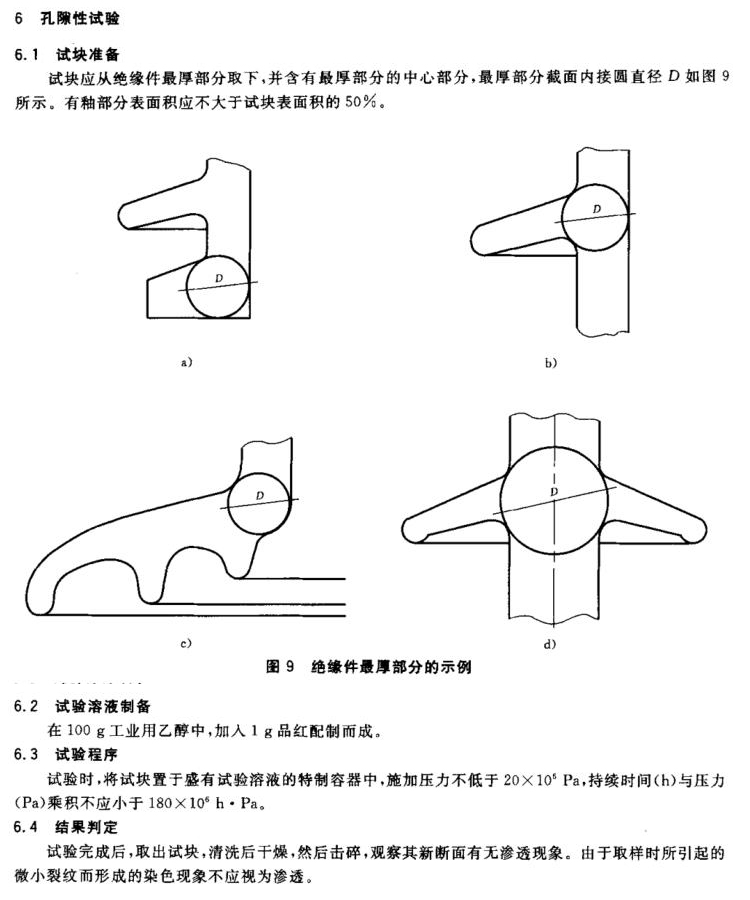

三、絕緣子孔隙性試驗裝置的試驗方法：

四、絕緣子孔隙性試驗裝置操作步驟

準備階段：樣品干燥處理（烘箱60℃±2℃，2h），稱重記錄初始質量。注入試驗溶液至儲液倉，設定試驗參數（壓力25MPa、保壓時間1h）。

測試階段：啟動加壓，觀察壓力曲線及樣品表面氣泡逸出情況。保壓結束后自動切換至排水模式，記錄滲水量。

數據分析：計算吸水率（Δm/m?×100%），評估孔隙連通性。生成PDF報告（含壓力曲線、孔隙率及結論）。

五、絕緣子孔隙性試驗裝置的維護與保養

日常維護：每日試驗結束后，清理裝置表面灰塵和溶液殘留，檢查翻蓋密封膠條是否完好，液壓系統有無漏油現象。定期檢查各傳感器連接是否松動，確保數據采集準確。

定期保養：每3個月對液壓系統進行一次全面保養，更換液壓油，清洗液壓泵、液壓缸和管道。每6個月對PLC和觸摸屏進行一次校準，確?？刂葡到y穩定運行。每年對裝置整體性能進行一次全面檢測，對磨損部件進行更換。
